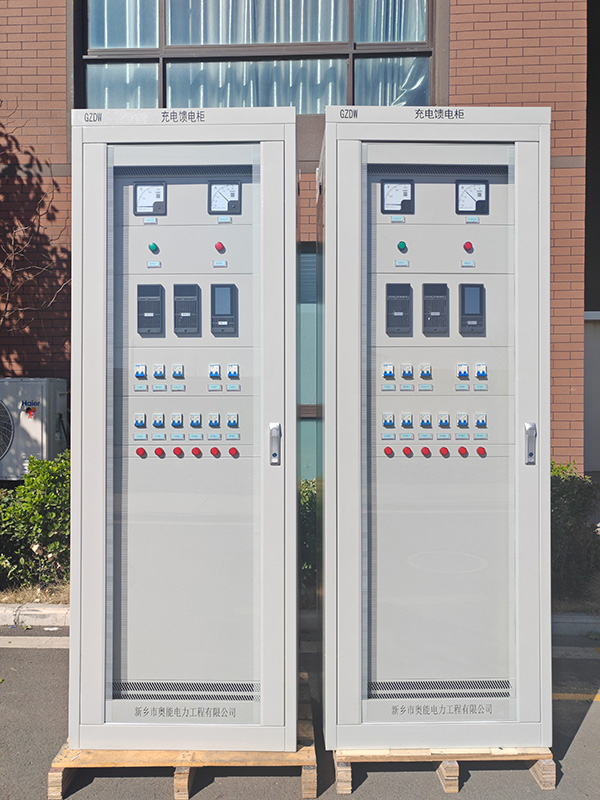

| 概述 | GZDW系列高頻開關直流電源是為各種合閘開關及繼電保護裝置提供直流操作電源和作為電站控制及信號用直流電源的專用設備，廣泛應用于各類大中小型發電廠、變電站(所)、電氣化鐵路、大中型建筑及工礦企事業單位變電所、配電室以及緊急照明需要直流電源的場所。 | |
| 系統特點 | ● 兩路交流輸入; ●由多個獨立模塊組成，N+1備份; ● 采用智能化管理，自主完成充電、均充電、浮充電的全部功能，并自動對蓄電池進行溫度補償，有效延長蓄電池的使用壽命; ● 監控功能完善，高智能化，配有標準通訊接口，實現四遙功能; ● 可選擇配置絕緣檢測儀、單只電池電壓巡檢功能; ● 系統可以擴展其它附加功能：增加逆變器實現交流配電輸出、增加DC/DC直流轉換模塊實現DC48V(24V)輸出。 |
GZDW系列高頻開關直流電源主要技術參數表
備注：
1、本表按220V 系統列出，對于110V系統，可按要求設計。
2、本表供參考，具體以技術協議為準。400AH以上電池一般配置電池架。
| 系統工作原理 | 電源系統主要由交流配電單元、充電模塊、監控模塊、配電監控、降壓硅鏈(降壓?jiǎn)卧?、直流饋電單元(包括合閘分路、控制分路)、絕緣監測、電池巡檢等幾大部分組成。 | |
| 技術指標 | 輸入電壓：AC 380V ±20% ; 穩壓精度：≦±0.5% 穩流精度：≦±0.5% 紋波系數：﹤±0.5% 轉換效率：≧92% 噪聲：≦55dB(關閉前后門1米處) | |
| 訂貨須知 | 請注明型號、屏體尺寸、顏色; 配套的蓄電池容量、數量; 如有特殊要求，可按要求進行設計、加工。 |
